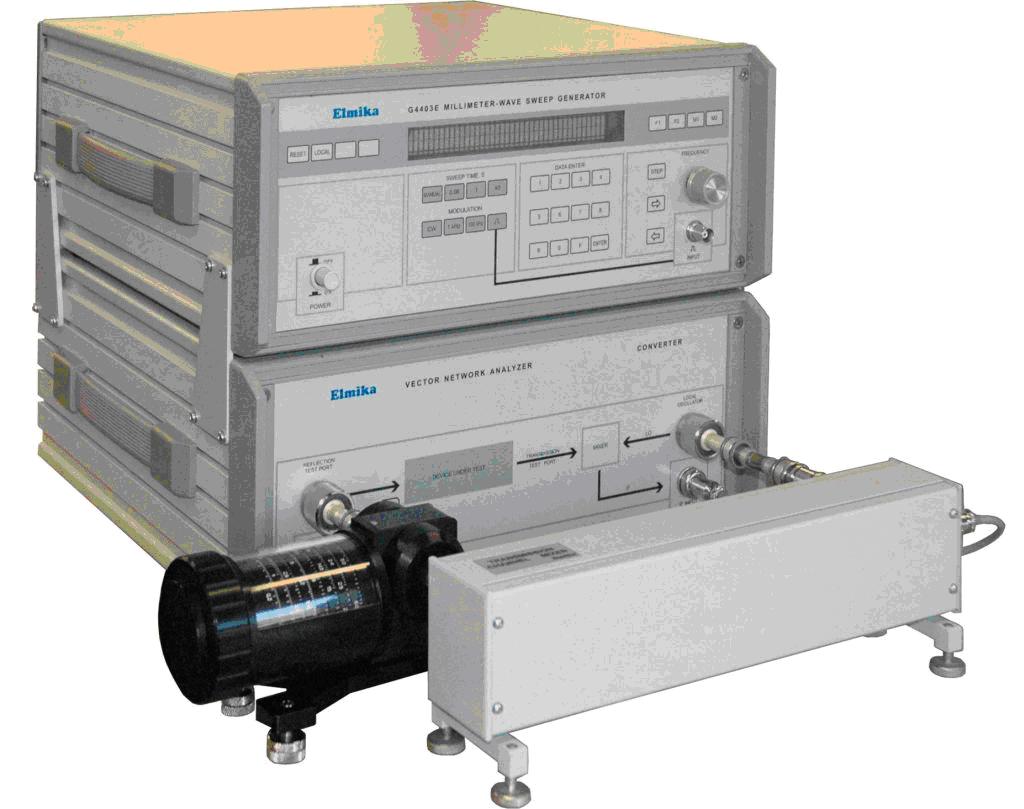

Измеритель комплексных коэффициентов отражения и передачи Р4-112 диапазон частот 17.44-25.95 ГГц
Измеритель комплексных коэффициентов отражения и передачи Р4-112 диапазон частот 17.44-25.95 ГГц

Измеритель комплексных коэффициентов отражения и передачи Р4-112 диапазон частот 17.44-25.95 ГГц

Векторные анализаторы цепей предназначены для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат.
Технические характеристики
Диапазон частот, ГГц : 17.44 - 25.95
Размеры волновода, мм : 11х5.5
Диапазон измерения КСВН : 1,03-5
Диапазон измерения А , дБ : +10- -60
Погрешность измерения КСВН, % : ±10 при K=1.03-2
Погрешность измерения | Гx| : ±0.044 при |Гx| =0.33
Погрешность измерения | Аx|, дБ : ±(0.2+0.03|Ax|) при K < 1.2
Диапазон рабочих температур : 5-40 C
Питание от сети : 220±20 В; 50-60 Гц
Потребляемая мощность : 400 В·A
