Подвижный короткозамыкатель (Нагрузка короткозамкнутая подвижная) НКП-17 диапазон частот 25.95 - 37.5 ГГц
Подвижный короткозамыкатель (Нагрузка короткозамкнутая подвижная) НКП-17 диапазон частот  25.95 - 37.5 ГГц

Подвижный короткозамыкатель (Нагрузка короткозамкнутая подвижная) НКП-17 диапазон частот 25.95 - 37.5 ГГц

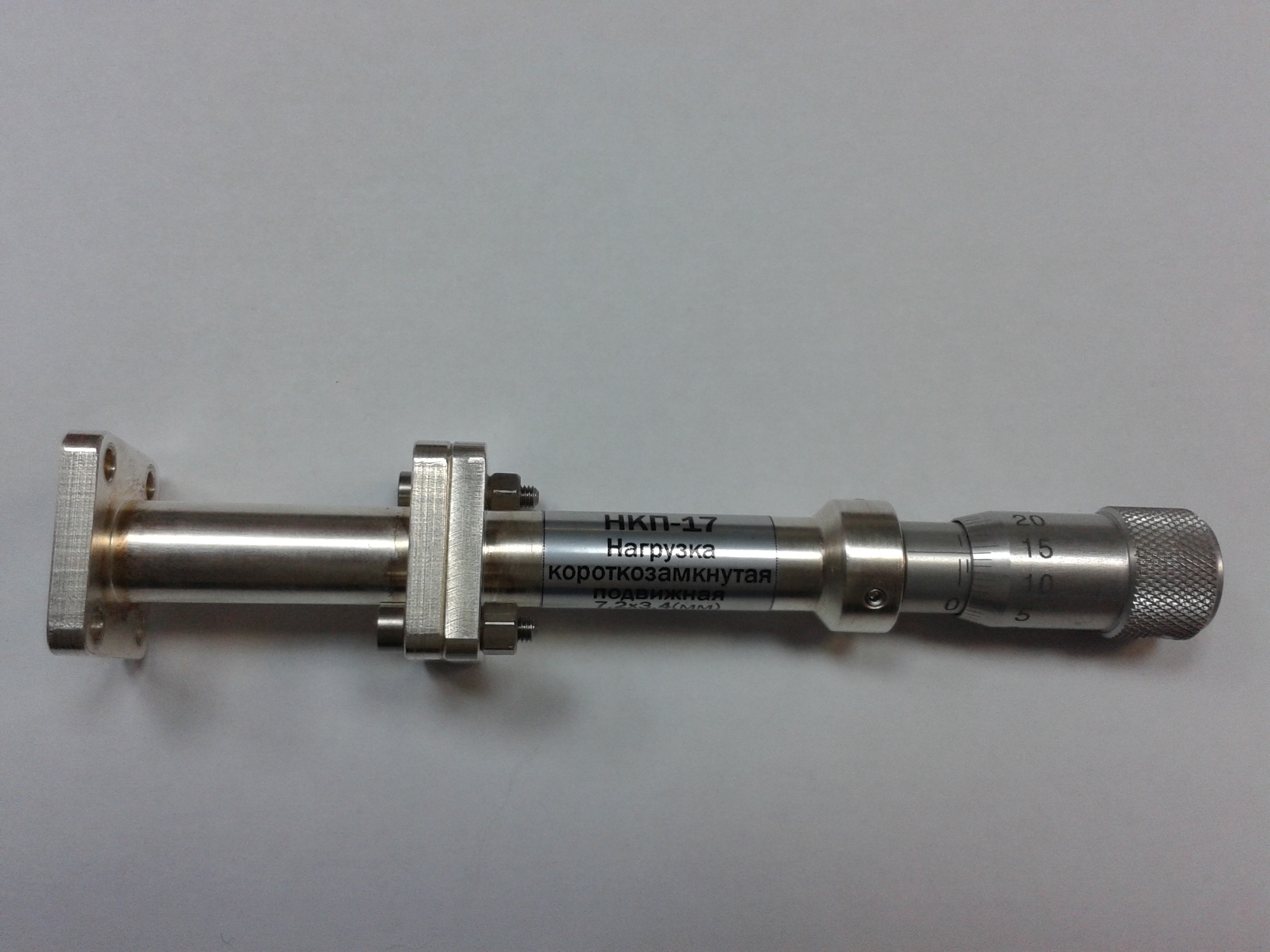

Нагрузка предназначена для полного отражения падающей СВЧ-мощности в волноводных трактах СЕЧЕНИЕМ 7.2x3,4 мм. Нагрузка представляет собой подвижный короткозамыкатель, помещённый в прецизионный волноводный канал. Короткозамыкатель приводится в движение микрометрическим винтом. Длина перемещения составляет не менее Л/А. длины волны в волноводе. Размеры и положение короткозамыкателя подобраны таким образом, чтобы обеспечить максимальное отражение сигнала. Условия эксплуатации Нагрузки рабочие: температура окружающей среды от 5 до 40 °С; относительная влажность воздуха до 98 % при температуре до 25 °С; предельные: температура окружающей среды от минус 60 до 50 °С; относительная влажность воздуха 98 % при температуре 25 °С; атмосферное давление не менее 460 мм рт.ст. Внимание! Категорически запрещается вводить во входной канал Нагрузки какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу Нагрузки из строя.
Технические характеристики
Диапазон частот, ГГц : 25.95 - 37.5
Сечение в волноводном тракте, мм : 7.2x3,4
КСВН : 100
Допустимая мощность на входе, Вт : 0.3
