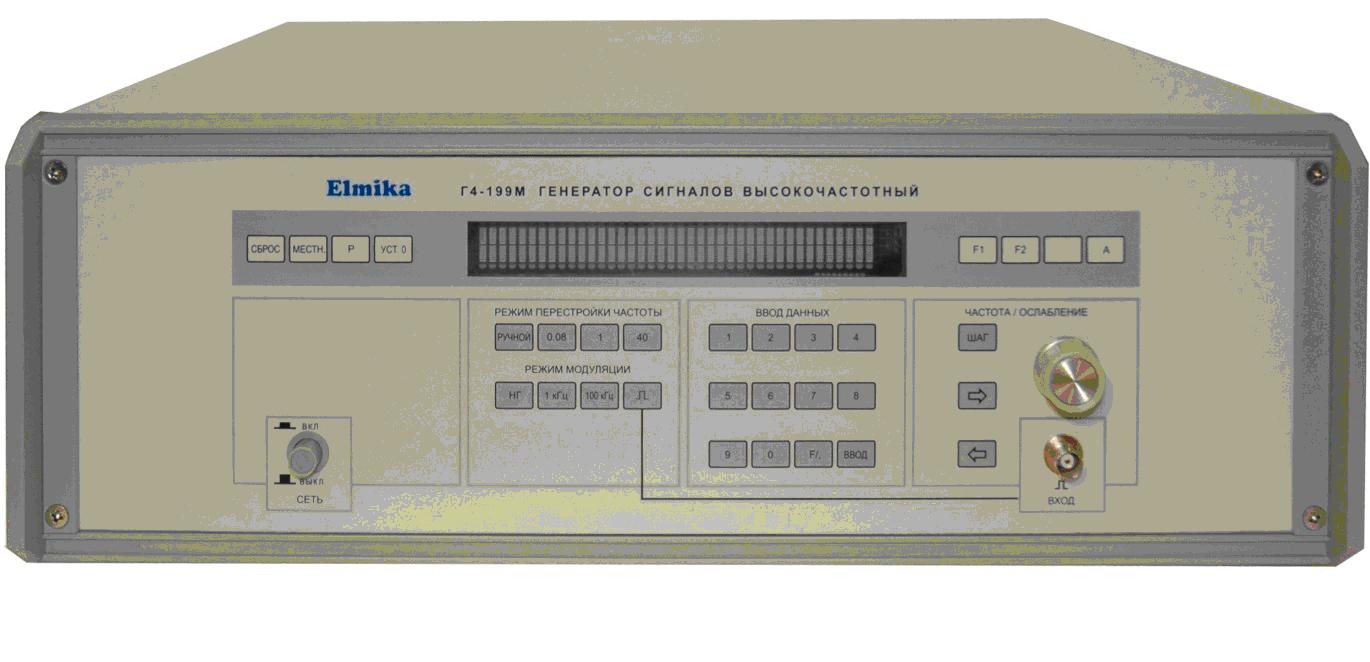

Генератор стандартных сигналов Г4-199М диапазон частот 78.33 - 118.1ГГц
Генератор стандартных сигналов Г4-199М диапазон частот 78.33 - 118.1ГГц

Генератор стандартных сигналов Г4-199М диапазон частот 78.33 - 118.1ГГц

Генератор сигналов высокочастотный предназначен для проверки и настройки СВЧ - аппаратуры в условиях цехов, лабораторий и поверочных центров. Обеспечивает на выходе калиброванную частоту и мощность. Прибор может управляться дистанционно от персонального компьютера (ПК) через интерфейс КОП (GPIB, IEEE-488), интерфейсы RS-232C и USB 1.1. Прибор соответствует требованиям ГОСТ 22261-94 в части метрологических характеристик. В приборе предусмотрены возможности самодиагностики.
Технические характеристики
Сечение волновода, мм : 2.4х1.2
Диапазон частот, ГГц : 78.33 - 118.1
Точность установки частоты, % : ±0,2
Нестабильность частоты (15 мин) : ±2*10-4
Паразитная девиация частоты : 2*10-5
Калиброванный уровень выходной мощности, мВт : 1
КСВН выхода : 1.5
Диапазон ослаблений выходного сигнала : от 0 до -120 дБ
Погрешность установ. уровня мощности выходного сигнала : ± 1.0 дБ
Точность установки мощности выходного сигнала:
в диапазоне 0-20 дБ : не более 0.4 дБ
в диапазоне 20-100 дБ : не более 2%A
в диапазоне 100-120 дБ : 2дБ+3%A-100дБ
Частоты внутренней прямоугольной модуляции : 1 кГц, 100 кГц
Внешняя импульсная модуляция :
длительность импульса : 50 нс - 2 мкс
частота повторения импульсов : 0.1-20 кГц;
Частоты внешней импульсной модуляции : 0.3-10 кГц
Диапазон рабочих температур : 5-40 °С
Дистанционное управление : IEEE-488 (IEС 625 part I), USB, RS-232C
Требования к сети питания : 220±22 В и 110±11 В, 50-60, 400 Гц
Потребляемая мощность : 300 В·A
Габаритные размеры : 495х132х475 мм
Вес : 16.5 кг
