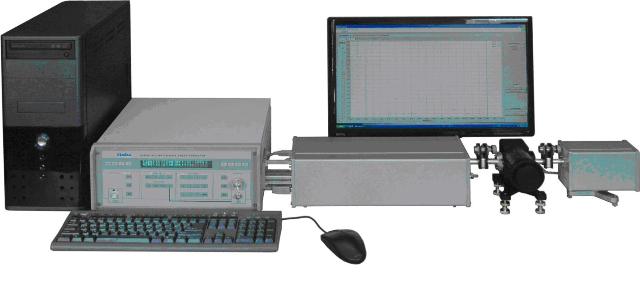

Панорамный измеритель КСВН и ослабления Р2-69М диапазон частот 53.57 - 78.33 ГГц
Панорамный измеритель КСВН и ослабления Р2-69М диапазон частот 53.57 - 78.33 ГГц

Панорамный измеритель КСВН и ослабления Р2-69М диапазон частот 53.57 - 78.33 ГГц

Панорамные измерители КСВН и ослабления обеспечивают измерение КСВН, прямых и обратных потерь пассивных четырехполюсников как в ручном, так и в автоматическом режимах в диапазоне частот 33-178 ГГц. Приборы содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.
Технические характеристики
Диапазон частот, ГГц : 53.57 - 78.33
Размеры волновода, мм : 3.6x1.8
Точность установки частоты, % : ±0,2
Диапазон измерения КСВН : 1.1-5.0
Погрешность измерения КСВН, % : ±(5К+5) при К=1.1-2.0
Диапазон измерения дБ : 0-35
Погрешность измерения ослабления, дБ : ±(0.6+0.06А) при А=0-30 дБ
Диапазон рабочих температур : 5-40 °С
Питание от сети : 220±20 В; 50-60 Гц
Потребляемая мощность : 400 В·A
Интерфейс : ETHERNET
