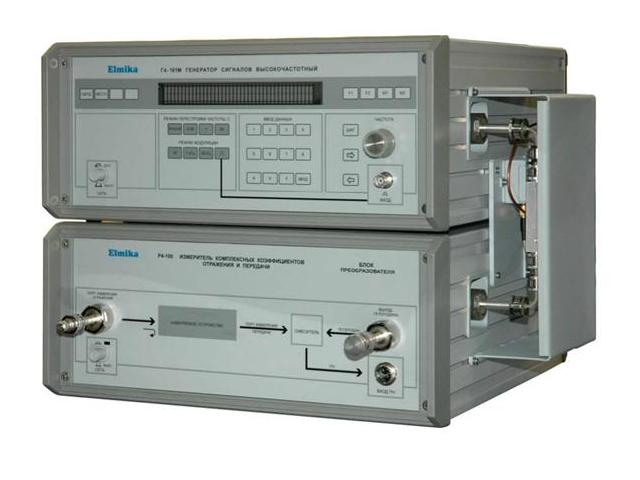

Измеритель комплексных коэффициентов отражения и передачи Р4-100 диапазон частот 129.2-142.8 ГГц
Измеритель комплексных коэффициентов отражения и передачи Р4-100 диапазон частот 129.2-142.8 ГГц

Измеритель комплексных коэффициентов отражения и передачи Р4-100 диапазон частот 129.2-142.8 ГГц

Векторные анализаторы цепей предназначены для панорамного измерения модуля и фазы коэффициентов передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением их частотных зависимостей на экране монитора в декартовой или полярной системах координат. Погрешность установки частоты ± 0.2%. Диапазон измерения модуля коэффициента отражения | Гх| от 0 до 1. Диапазон измерения фазы коэффициента отражения 0 ± 180o при 0.1< |Гх |<1 с погрешностью ±7.5 о при | Гх | =0.33 в диапазоне частот 17.44-78.33 ГГц и ±9.6о при | Гх | =0.33 в диапазоне частот 78.33-178.4 ГГц. Диапазон измерения фазы коэффициента передачи 0 ± 180 о с погрешностью ±(5+0.1 |Aх |) о при Aх >-50 дБ в диапазоне частот до 78.33 ГГц, при Aх >-30дБ - в диапазоне частот до 178.4 ГГц.
Технические характеристики
Диапазон частот, ГГц : 129.2-142.8
Размеры волновода, мм : 1.6x0.8
Диапазон измерения КСВН : 1,03-5
Диапазон измерения А , дБ : 0 -50
Погрешность измерения КСВН, % : +13.5 -11.5 при K=1.03-2
Погрешность измерения | Гx| : ±0.056 при |Гx| =0.33
Погрешность измерения | Аx|, дБ : ±(0.3+0.04|Ax|) при K < 1.2
Диапазон рабочих температур : 5-40 C
Питание от сети : 220±20 В; 50-60 Гц
Потребляемая мощность : 400 В·A
