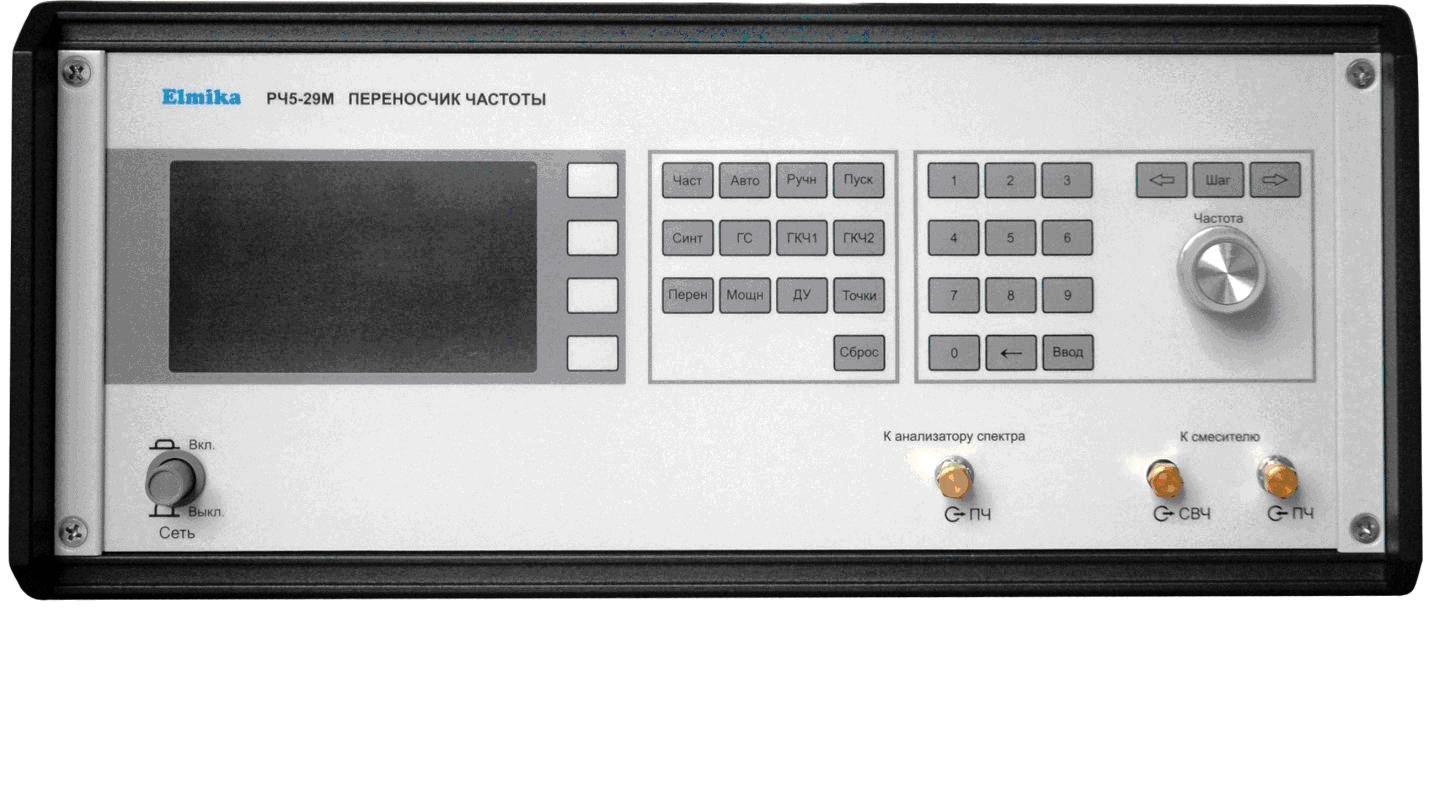

ООО НПП «Элмика» / Частомер-переносчик РЧ5-29М/04 диапазон частоты 53.57-78.33 ГГц

Технические характеристики
Комплект поставки

Технические характеристики
Поддиапазон	:	2
Входной смеситель	:	СГ-04
Сигнальный вход:
Сечение волновода	:	3.6x1.8
Граничная частота поддиапазона (нижняя), ГГц	:	53.57
Граничная частота поддиапазона (верхняя), ГГц	:	78.33
Выход ПЧ (канал) мм	:	3,5/1,5
Диапазон частот выходных сигналов (ПЧ)	:	от 0,3 до 1,5 ГГц
КСВН сигналов выходов смесителей прибора	:	не более 4.
Прибор обеспечивает автоматическое измерение частоты входных синусоидальных сигналов при уровнях мощности	:	от 2 мкВт до 1 мВт.
Пределы допускаемых значений погрешности измерения частоты входного синусоидального сигнала в нормальных и рабочих условиях применения	:	± 1 *10^-6
Пределы допускаемых значений погрешности установки частоты гетеродина в нормальных и рабочих условиях применения	:	± 1 *10^-6
Предел паразитной девиации гетеродина	:	1*10^-7
Относительный уровень собственных шумов гетеродина при отстройке от несущей частоты на 3 кГц в полосе частот 1 кГц	:	не более –30 дБ относительно несущей.
Относительный уровень помех прибора, обусловленных интермодуляционными искажениями третьего порядка при воздействии на вход других синусоидальных сигналов равных амплитуд с уровнем 1 мкВт и величиной расстройки между ними 10МГц в диапазоне рабочих частот	:	не более –40дБ.
Питание прибора осуществляется от сети питания:
напряжением	:	(220 ±22) В
частотой	:	(50±1) Гц
содержанием гармоник	:	до 5%
Мощность, потребляемая прибором от сети питания при минимальном напряжении	:	не превышает 175 В А.
