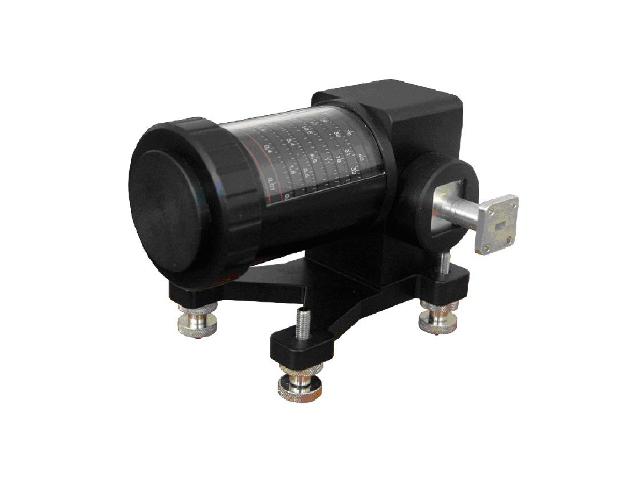

Аттенюатор прямоотсчетный измерительный АП-32 диапазон 25.95-37.5 ГГЦ
Аттенюатор прямоотсчетный измерительный АП-32 диапазон 25.95-37.5 ГГЦ
Прибор предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах
миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.
Прибор соответствует требованиям ГОСТ 22261-94 в части метрологических характеристик.
Точность установки ослабления:
±0.2дБ для A=0-10дБ;
±0.02·A для A=10-50дБ;
±[1+0.08·(A-50)]дБ для A=50-60дБ,
где A есть установ.ослабление в дБ.
|
| Диапазон частот, ГГц |
: |
25.95 - 37.5 |
| Размеры волновода, мм |
: |
7.2x3.4 |
| Вносимые потери, макс |
: |
0.6 |
| КСВН, макс |
: |
1.15 |
| Диапазон ослаблений |
: |
0 - 60 дБ |
| Максимально допустимая входная мощность |
: |
0.1 Вт (среднее значение) |
| Габаритные размеры |
: |
145х154х123 мм |
| Вес |
: |
1.6 кг |
|
