Автоматизированный стенд горячих измерений СГИ-100 диапазон частот 129.2-142.8 ГГЦ
Автоматизированный стенд горячих измерений СГИ-100 диапазон частот 129.2-142.8 ГГЦ

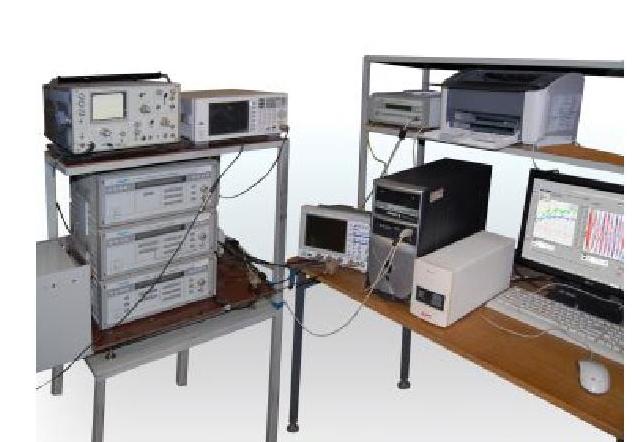

Автоматизированный Стенд Горячих Измерений СГИ-100, предназначен для измерения
средней мощности, частоты колебаний и оценки устойчивости работающих в непрерывном или
импульсном режимах волноводных сверхвысокочастотных (СВЧ) устройств с воспроизведением их
частотных зависимостей их характеристик на экране монитора компьютера.
Стенд обеспечивает измерение параметров источников СВЧ колебаний соответствующего
диапазона частот при их настройке или проверке. Стенд предназначен для настройки и поверки
источников СВЧ колебаний в автоматическом режиме в лабораторных и цеховых условий.
|
| Рабочий диапазон частот |
: |
129,2-142,8 ГГц |
| Вход стенда волноводный сечением, мм |
: |
2,0 х 1,0 мм. |
| Волноводные выходы стенда сечением, мм |
: |
1,6 х 0,8 мм. |
| Диапазон перестройки фазы коэффициента отражения от входа стенда |
: |
не менее 360° |
| Диапазон измерения средней мощности |
: |
0,5 - 10 Вт |
| Погрешность измерения средней мощности 0,95 |
: |
±10 % |
| Максимально допустимая импульсная мощность (при избыточном давлении в волноводном тракте 2 Атм.) |
: |
не более 10 кВт |
| Диапазон длительности импульса |
: |
0,04 - 5 мкс. |
| Погрешность измерения частоты стендом 0,95 |
: |
± 0,1%. |
| Переходное ослабление в канале выхода ВЧ |
: |
от 36 до 56 дБ |
| Амплитуда мощности пропущенных импульсов в установленной полосе фильтра (от амплитуды мощности входного сигнала) |
: |
меньше 0,7±0,07 |
| Диапазон длительности импульсов |
: |
от 0,03 до 1мксек |
| Частота повторения импульсов |
: |
10,85±0,2 кГц |
| Скважность импульсов |
: |
1000-2000 |
| Время счета пропущенных импульсов (с дискретностью от 1 до 99 сек) |
: |
от 1 до 99 сек |
| Погрешность установки времени счета |
: |
не более 0,01% |
| Погрешность счета |
: |
не более 0,5 % |
| Температура окружающей среды |
: |
25±10°С; (288-308)К |
| Относительная влажность воздуха |
: |
до 60 % |
| Напряжение сети |
: |
220 ± 22 В |
| Частота сетевого напряжения |
: |
50 ± 0,5 Гц |
| Атмосферное давление |
: |
750 ± 30 мм.рт. ст. |
|
ПГИ (Прибор Горячих Измерений)
|
|
|
|
СПИ (Счетчик Пропущенных Импульсов)
|
|
|
|
Переносчик Частоты (ПЧ)
|
|
|
|
Анализатор спектра №9320А
|
|
|
|
Измеритель мощности М1-25М
|
|
|
|
Осциллограф Wj324
|
|
|
|
Персональный компьютер
|
|
|
|
Полную комплектацию и технические характеристики приборов, из которых состоит стенд уточняйте у менеджеров
|
|
|
|
