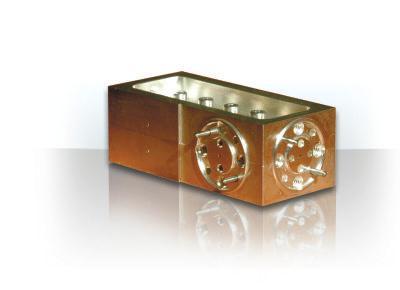

 Направленные ответвители представляют собой приборы для ответвления падающей СВЧ мощности. Направленные ответвители используются при измерении СВЧ мощности, а также при сравнении падающего и отраженного сигналов в схемах рефлектометров. Направленные ответвители серии ОНЗ-X/Y обеспечивают минимальную направленность 35 дБ. - Высокая направленность
- Полный диапазон частот волновода
- Минимальное изменение коэффициента связи по диапазону
- Низкий КСВН
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ОНЗ-X/Y - L - P ХX - Волновой диапазон, мм Z - Направленность 1=30дБ 2=35дБ P - Покрытие фланцев: S - серебро G - золото Y = 3дБ, 6дБ, 10дБ, 15дБ, 20дБ, 30дБ вариант заказа может быть как правый, так и левый Пример: ОНЗ-06/20 - S Направленный ответвитель в диапазоне частот 37,50 - 53,57 ГГц, переходное ослабление которого 20 дБ, с серебряным покрытием.
|
